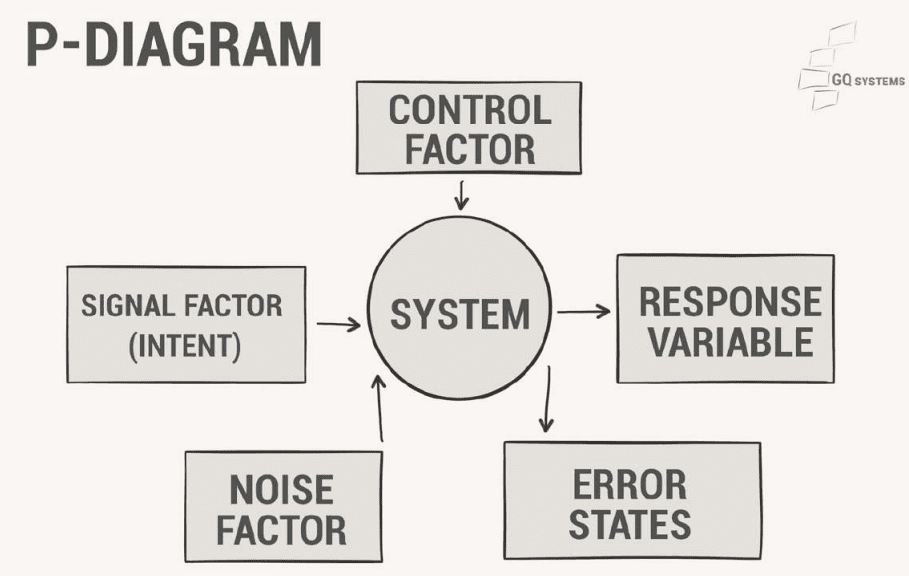

Was ist ein P-Diagramm?
Das P-Diagramm ist ein notwendiges Werkzeug für jedes Entwicklungsprojekt. Es unterstützt eine bessere Entscheidungsfindung, fördert das Denken auf Systemebene und legt die Grundlage für eine solide Designanalyse, insbesondere wenn es zusammen mit Tools wie der FMEA verwendet wird. Das P-Diagramm ist eine Methode zur kompakten Definition des Entwicklungsumfangs. Zunächst werden das Signal (Input) und die Reaktion (Output) identifiziert, die mit dem Designkonzept verbunden sind.
Das P-Diagramm ist ein nützliches Instrument für das Brainstorming und die Dokumentation:
- Signalfaktoren / Pass durch das Design des Produkts
- Antwortvariable oder ideale Funktion / sie ist eine Ausgabe des Signalfaktors
- Kontrollfaktoren / Design, Materialien, Prozesse
- Störfaktoren / diese sind nicht unter Kontrolle, Umgebungsfaktoren, Kundennutzung, Schnittstellen mit anderen Systemen, Verschlechterung im Laufe der Zeit, Abweichungen von Stück zu Stück, unter anderem.
- Fehlerzustände / die Fehlermodi
Laden Sie unser E-Book herunter
Laden Sie unser kostenloses E-Book herunter und erfahren Sie, wie GQ Interim Ihr Unternehmen mit fachkundigen Führungslösungen verändern kann!
Warum ist es wichtig?
Dieses Diagramm basiert auf dem Konzept, 100% des Eingangssignals in 100% der idealen Funktion umzuwandeln. Jedes technische System kann möglicherweise seine ideale Funktion erreichen, aber dazu muss die gesamte zugeführte Energie effizient in die gewünschte Ausgangsenergie umgewandelt werden. In Wirklichkeit kennen wir kein derartiges System. Jedes System ist bei der Energieumwandlung weniger als 100% effizient. Dieser Verlust führt dazu, dass unbeabsichtigte Funktionen oder Fehlerzustände entstehen.
Wann sollte man es verwenden?
Die Entwicklung des P-Diagramms sollte parallel zur Entwicklung der FMEA beginnen. Durch die frühe Integration des P-Diagramms in den Designprozess wird sichergestellt, dass alle funktionalen Beziehungen, potenziellen Störquellen und Ausfallrisiken klar verstanden werden, bevor kritische Entscheidungen getroffen werden. Es ist besonders wertvoll während der Konzeptentwicklung, der Planung der Systemarchitektur und der Risikobewertungsphasen, wo die Visualisierung der Wechselwirkungen zwischen den Variablen zu robusteren und widerstandsfähigeren Designs führen kann.
Die Verwendung des P-Diagramms in Verbindung mit Werkzeugen wie Design-FMEA und Robust Design-Methoden verbessert die Fähigkeit eines Teams, Probleme vorherzusehen, Annahmen zu dokumentieren und proaktiv für reale Schwankungen zu entwickeln.

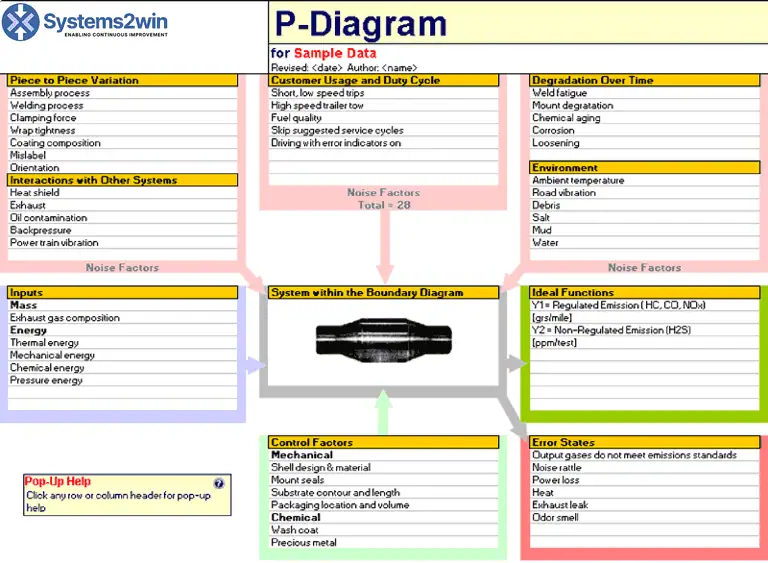

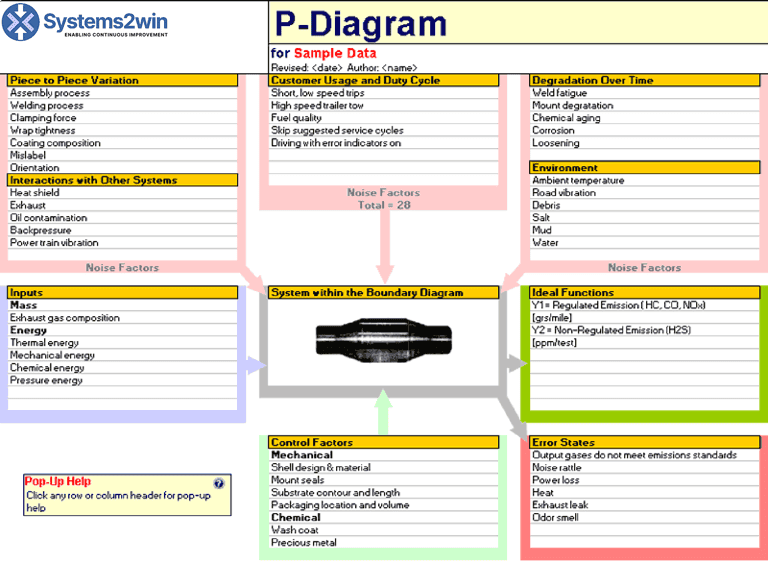

Ein Beispiel für ein P-Diagramm
Vorteile der Verwendung des P-Diagramms
Das P-Diagramm bietet mehrere entscheidende Vorteile, die es zu einem wertvollen Werkzeug während des gesamten Produktentwicklungszyklus machen:
- Verdeutlicht das Systemverhalten: Durch die explizite Identifizierung von Eingangssignalen, idealen Ausgängen und externen Störfaktoren hilft das P-Diagramm den Teams, besser zu verstehen, wie das System unter normalen und extremen Bedingungen funktionieren soll. Dadurch wird die Mehrdeutigkeit reduziert und die Leistungserwartungen werden frühzeitig in der Entwicklung hervorgehoben.
- Stärkt die funktionsübergreifende Zusammenarbeit: Die visuelle Struktur des P-Diagramms erleichtert es den Teams aus den Bereichen Technik, Design, Qualität und Fertigung, miteinander zu kommunizieren und sich über die wichtigsten Merkmale des Systems abzustimmen. Es wird zu einem gemeinsamen Bezugspunkt für abteilungsübergreifende Entscheidungen.
- Unterstützt robustes Design: In Kombination mit Methoden wie FMEA und Taguchi’s robustem Design dient das P-Diagramm als Grundlage für die Identifizierung potenzieller Variationsquellen und die Implementierung von Designstrategien, die deren Auswirkungen minimieren.
- Erleichtert die Analyse der Grundursache: In Fällen, in denen während der Tests oder im Feld Ausfälle auftreten, hilft das P-Diagramm, die Wege zwischen den Variablen nachzuvollziehen, was es einfacher macht, die Ursachen für Leistungseinbußen oder Systemfehler zu isolieren.
Da das P-Diagramm sowohl Klarheit als auch Struktur bietet, spielt es eine entscheidende Rolle bei der Entwicklung zuverlässiger, effizienter und leistungsstarker Systeme – insbesondere in Branchen, in denen Qualität und Konsistenz nicht verhandelbar sind.
Fazit
Das P-Diagramm spielt eine entscheidende Rolle bei der Entwicklung zuverlässiger, leistungsstarker Systeme, da es die gesamte Komplexität der Funktionsweise eines Produkts und seiner Reaktion auf seine Umgebung erfasst. Durch die systematische Identifizierung von Signaleingängen, idealen Reaktionen, Steuerungsparametern und Störvariablen können Ingenieurteams Fehlermodi besser vorhersehen und widerstandsfähigere Lösungen entwerfen. Wenn das P-Diagramm frühzeitig in den Entwicklungsprozess integriert wird, trägt es nicht nur zur Risikominderung und Qualitätsverbesserung bei, sondern sorgt auch dafür, dass funktionsübergreifende Teams ein gemeinsames Verständnis davon entwickeln, wie das System funktionieren soll.
